如何檢測布袋除塵器氣體壓力
1 、測定原理

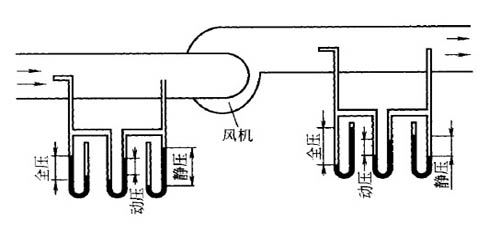

測量氣體的壓力應在氣流比較穩定的管段進行，所謂平穩的管段應該是離開彎頭、三通、變徑管閥門等影響氣流流動的管段。測試中需測定氣體的靜壓、動壓和全壓，測全壓的儀器孔口要迎著管道中氣流的方向；測靜壓的孔口應平行于氣流的方向。風道中氣體壓力的測量如圖所示，圖中示出了動壓、靜壓、全壓的關系。
如圖所示，用 U 形壓力計測全壓和靜壓時，另一端應與大氣相通，因此壓力計上讀出的壓力實際上是風道內氣體壓力與大氣壓力之間的壓差（即氣體相對壓力）。大氣壓力一般用大氣壓力表（即巴羅表）測定。
由于全壓等于動壓和靜壓的代數和，故可只測其中兩個值，另一值通過計算求得。
布袋除塵器風道中氣體壓力的測量
2 、測定儀器
氣體壓力（靜壓、動力和全壓）的測量通常是用插入風道中的測壓管將壓力信號取出，在與之連接的壓力計上讀出，取信號的儀器是皮托管，讀數的儀器是壓力計。
（ 1 ）標準和 S 形皮托管標準皮托管的結構見圖，它是一個彎成 90 度的雙層同心圓形管，正前方有一開孔，與內管相通，用來測定全壓。在距前端 6 倍直徑處外管壁上開有一圈孔徑為 1mm 的小孔，通至后端的側出口，用于測定排氣靜壓。
標準皮托管的結構
標準型皮托管的測孔很小，當煙管內顆粒物濃度大時，易被堵塞。因此這種皮托管只適用于試驗室或除塵器的清潔的管道中使用。
3 、測定準備工作
將微壓計調整至水平位置，檢查微壓計液柱中有無氣泡；檢查微壓計是否漏氣。
向微壓計的正壓端（或負壓端）入口吹氣（或吸氣），迅速封閉該入口，如微壓計的液柱位置不變則表明該通路不漏氣。已檢查皮托管是否漏氣，用橡皮管將全壓管的出口與微壓計的正壓端連接，靜壓管的出口與微壓計的負壓端連接。由全壓管測孔吹氣后，迅速堵塞該測孔，如微壓計的液柱位置不變，則表明全壓管不漏氣；此時再將靜壓測孔用橡皮管或膠布密封，然后打開全壓測孔，此時微壓計液柱將跌落至某一位置，如液面不繼續跌落，則表明靜壓管不漏氣。
4 、測量步驟
將皮托管插入采樣孔，使用 S 形皮托管時，應使開孔平面垂直于測量斷面插入。
如斷面上無蝸流，微壓計讀數應在零點左右；使用標準皮托管時，在插入煙道前，切斷皮托管和微壓計的通路，以避免微壓計中的酒精被吸入到連接管中，使壓力測量產生錯誤。
在各測點上，夜友托管的全壓倒孔正對著氣流方向，其偏差不得_過 10 ，測出各點的動壓，分別記錄在表中；重復測定一次，取平均值。測定完畢后，檢查微壓計的液面是否回到原點。
