120袋脈沖布袋除塵器由殼體、灰斗、支架排灰裝置及脈沖清灰等系統部分組成。
脈沖布袋除塵器工作原理
當含塵氣體從進風口進入除塵器后，首先碰到進風口中間的斜隔板，氣流便轉向流入灰斗，同時流速變慢，使氣體中較粗顆粒粉塵在慣性及重力的作用下折轉向上通過內部裝有金屬骨架的濾袋，在多種除塵機理的作用下，粉塵被捕集在濾袋外表面，凈化后的氣體進入凈氣室，匯集到出風管通過引風機排出。

脈沖布袋除塵器可制作得很緊湊，外形尺寸可多種多樣。設備所包括的活動部件數量較少，這些部件中的電磁脈沖閥可能需要進行維護或更換，由于這些活動部件大多位于袋除塵器箱體外部，_方便進行維護、更換。

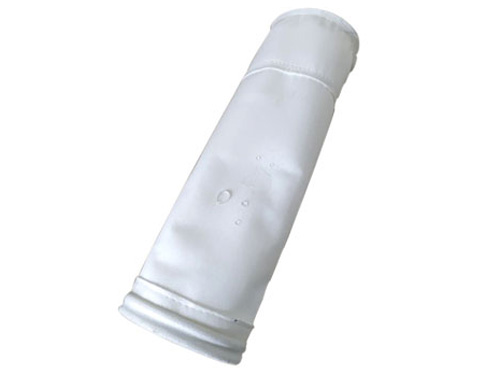

過濾元件既可在凈氣室進行安裝（從上面將其裝入除塵器），也可在含塵室進行安裝（在除塵器下部進行安裝）。傳統的脈沖布袋除塵器采用濾袋和帶有金屬文丘里（用于從噴吹管中引導干凈的壓縮空氣）的骨架，

120袋脈沖布袋除塵器設備特點 
脈沖布袋除塵器的特點是在同一收塵室，各排濾袋輪流噴吹清灰，而且清灰時收塵過濾同時進行，即所謂在線清灰。 所以脈沖袋收塵器能捕集含塵濃度高達1000g/m³N的氣體。
