冷凝法測定中排氣水分含量的的采樣系統

1、流筒；2 、采樣管；3、冷凝器；4、溫度計；5、干燥器；6、真空壓力表；7、轉子流量計；8、累積流量計；9、調節閥； 10、抽氣泵

1．1、煙塵采樣管。采用不銹鋼制成，內裝濾筒，用于除去排氣中的顆粒物。

1.2、冷凝器。由不銹鋼制作，用于分離、貯存在采樣管、連接管和冷凝器中冷凝下來的水。冷凝器總體積不小于5L一冷凝管（Φ110mm×1㎜）有效長度不小于1500㎜,貯存冷凝水容器的有效容積應不小于100L，排放冷凝水的開關嚴密不漏氣。

1.3、溫度計。_度應不低于2.5%_小分度值應不大于2℃。

1.4、干燥器。用有機玻璃制作，內裝硅膠，其容積應不小于0.8L，用于干燥進入流量計的濕煙氣。

1.5、真空壓力表。_度應不低于4%，用于測定流量計前氣體壓力。

1.6、轉子流量計。_度應不低于2.5%。

1.7、抽氣泵。當流量為40L/min，其抽氣能力應能克服煙道及采樣系統阻力。當流量計裝置放在抽氣泵出口端時，抽氣泵應不漏氣。

1.8、量筒10ML。

2、干濕球法

（1）原理使氣體在_速度下流經干、濕球溫度計。根據干、濕球溫度計讀數和測點處排氣的壓力，計算出排氣的水分含量。

（2）測量裝置及儀器干濕球法采樣裝置見圖。

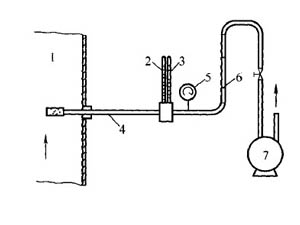

干濕球衍測定排氣水分含量裝置

1、煙道；2、干球溫度計；3、濕球溫度計；4、保溫采樣管；5、真空壓力表；6、轉子流量計；7、抽氣泵

3、重量法

（1）原理由煙道中抽取_體積的排氣，使之通過裝有吸濕劑的吸濕管，排氣中的水分被吸濕劑吸收，吸濕管的增重即為已知體積排氣中含有的水分量。

（2）采樣裝置及儀器重量法測量排氣中水分含量的裝置見圖1，其主要組成為頭部帶有顆粒物過濾器的加熱或保法國的氣體采樣管、U 形吸濕管（見圖2）或雪菲爾德濕管（見圖3）以及內裝氯化鈣或硅膠等吸濕劑。真空壓力表的_度應不低于4%，溫度計的_度應低于2.5%。測量范圍0-1.5m/min。抽氣泵的流量為2m/min 時，抽氣能力應克服煙道及采樣系統阻力。當流量計量裝置放在抽氣泵出口端時，抽氣泵應不漏所天平的感量應不大于1gk。

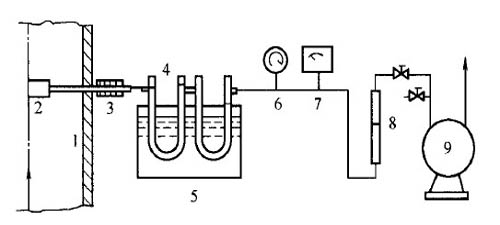

圖1重量法測定排氣水分含量裝置

1、煙道；2、過濾器；3、加熱器；4、吸濕管；5、冷卻槽；6、真空壓力力表；7、溫度計；8、圈子流量計；9、抽氣泵

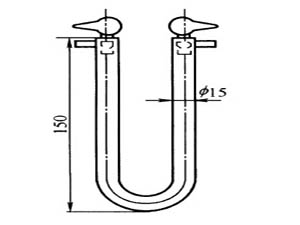

圖2形吸濕管

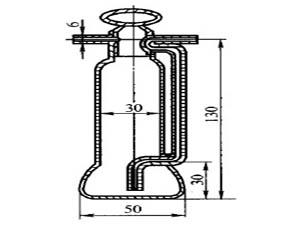

圖3雪菲爾德吸濕管

記下流量計前氣體的溫度、壓力和流量計讀數。采樣結束，關閉抽氣泵，記下采樣終止時間，關閉吸濕管閥門，取下吸濕管擦凈外表附著物稱重。
