1 引言
旋風器的類型有切流反轉式、軸流反轉式、直流式等。工廠通風除塵使用的主要是切流反轉式旋風器。
2 旋風器結構
2 ． 1 單體基本結構
單體基本結構參見圖 1 ，含塵氣體通過進口起旋器產生旋轉氣流，粉塵在離心力作用下脫離氣流和筒錐體邊壁運動，到達壁附近的粉塵在氣流的作用下進入收塵灰斗，去除了粉塵的氣體匯向軸心區域由排氣芯管排出。

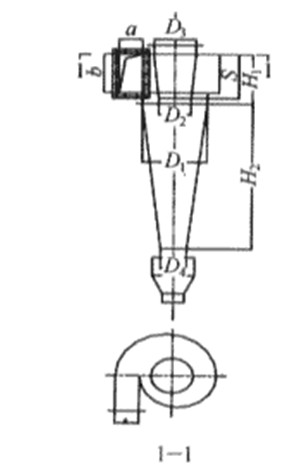

圖
1
旋風器結構示意圖
2
．
2
結構改進措施
旋風器在長期使用中，為了達到低阻_性能其結構不斷進行改進，改進措施主要有：
（ 1 ）進氣通道由切向進氣改為回轉通道進氣，通過改變含塵氣體的濃度分布、減少短路流排塵量。回轉通道在 90° 左右時阻力較小。
（ 2 ）把傳統的單進口改為多進口，有效地改進旋轉流氣流偏心，同時旋風器阻力顯著下降。（ 3 ）在筒錐體上加排塵通道，防止到達壁面的粉塵二次返混。
（ 4 ）采用錐體下部裝有二次分離裝置（反射屏或中間小灰斗）防止收塵二次返混。
（ 5 ）排氣芯管上部加裝二次分離器，利用排氣強旋轉流進行微細粉塵的二次分離，對捕集短路粉塵_為有效。
（ 6 ）在筒錐體分離空間加裝減阻件降阻，等。
2 ． 3 組合技術
處理氣體量較大時，可以采用多個旋風器單體進行并聯組合。（ 1 ）多筒組合：多筒組合可以采用分支并聯和環狀并聯方式，見圖 2 。組合技術的關鍵在于含塵氣流分配的均勻性和防止氣流串流。分支并聯一般采用雙旋風器、四旋風器方式。對于處理氣體量較大時，也可以采用母管分支并聯方式。分支旋風器一般采用渦殼排氣方式。（ 2 ）多管組合：多管組合可以采用數十個旋風子（小尺寸旋風器）進行箱式并聯安裝。旋風子在進氣箱體中可以采用順排并聯或錯排并聯，采用慣性沉降一旋風子兩級一體復合除塵參見圖 3 ，含塵氣流分配的均勻性可以通過調整旋風子進氣口角度、排氣芯管長度、進氣空間高度、旋風子間距等措施實現。

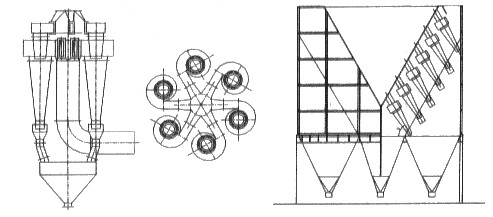

圖2 多筒組合并聯方式 圖3 多管組合并聯方式
